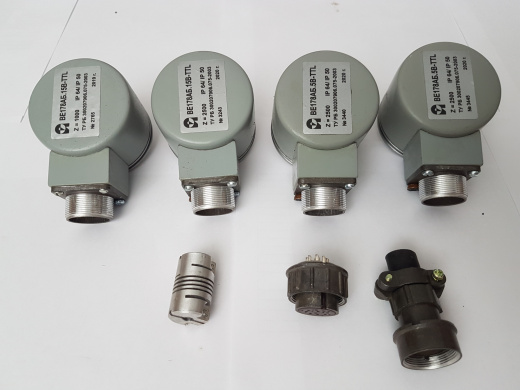

Преобразователь угловых перемещений фотоэлектрический ВЕ178АБ 15В Z=1000
11550
Арт. 101389
Характеристики
Модель
—
ВЕ178
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Преобразователь угловых перемещений фотоэлектрический ВЕ178АБ 15В Z=1000
11550
Арт. 101389
Преобразователь угловых перемещений фотоэлектрический ВЕ178АБ 15В Z=1000 предназначен информационной связи и автоматического регулирования положений исполнительного механизма станка с числовым программным управлением.
Преобразователь соответствует климатическому исполнению УХЛ 4.2 по ГОСТ 15150-69.
Чертеж датчика ВЕ178АБ с габаритными и присоединительными размерами показан на рисунке:
Монтаж и эксплуатацию преобразователя ВЕ178 должен осуществлять персонал, изучивший проведение работ по монтажу и эксплуатации преобразователя по паспорту.
Во избежание повреждений преобразователя необходимо соблюдать меры предосторожности, предохраняя его от ударов и падений.
Перед установкой датчика угловых перемещений ВЕ178 необходимо произвести расконсервацию по ГОСТ 9.014-78.
Присоединение преобразователя к контролируемому валу станка осуществляется при помощи компенсирующей муфты ВЕ178А.50.01 с соблюдением следующих требований:
-диаметр присоединительной части вала, - 5g6 мм.
-радиальное биение- не более 50 мкм.
-допуск соосности присоединительной части вала станка относительно вала преобразователя на длине посадочной поверхности- не более 60 мкм.
Для крепления преобразователя к неподвижной части станка необходимо базировать диаметр корпуса 56g6 и торец четырьмя винтами М4, а затем установить полукольца за выступ корпуса 3* на диаметр 56g6.
Допустимая осевая нагрузка на вал преобразователя- не более 5 Н.
Допустимая радиальная нагрузка на вал- не более 10 Н.
Подключение преобразователя ВЕ178 к УЧПУ станка осуществляется при помощи соединительного экранизированного кабеля парной скрутки, например КУПЭВ.
