Модуль управления М16АК20
22500
Арт. 101386
Характеристики
Модель
—
М16АК20
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Модуль управления М16АК20
22500
Арт. 101386
Модуль управления М16АК20 предназначен для модернизации токарных станков 16К20Т1.02 и 16А20Ф3С39 с ЧПУ (числовое программное управление).
Данный модуль М16АК20 служит аналогом или альтернативой, а также разработан для замены устаревших блоков управления для станков и 16А20Ф3С39 и 16К20Т1.02 , которые в настоящее время уже сняты с производства для ремонта.
Принцип алгоритма работы модуля М16АК20 совпадает с алгоритмом работы принципиальных электрических схем блоков управления 16К20Т1.192501.000 и 16А20Ф3.192501.000 кроме функции управления роботом.

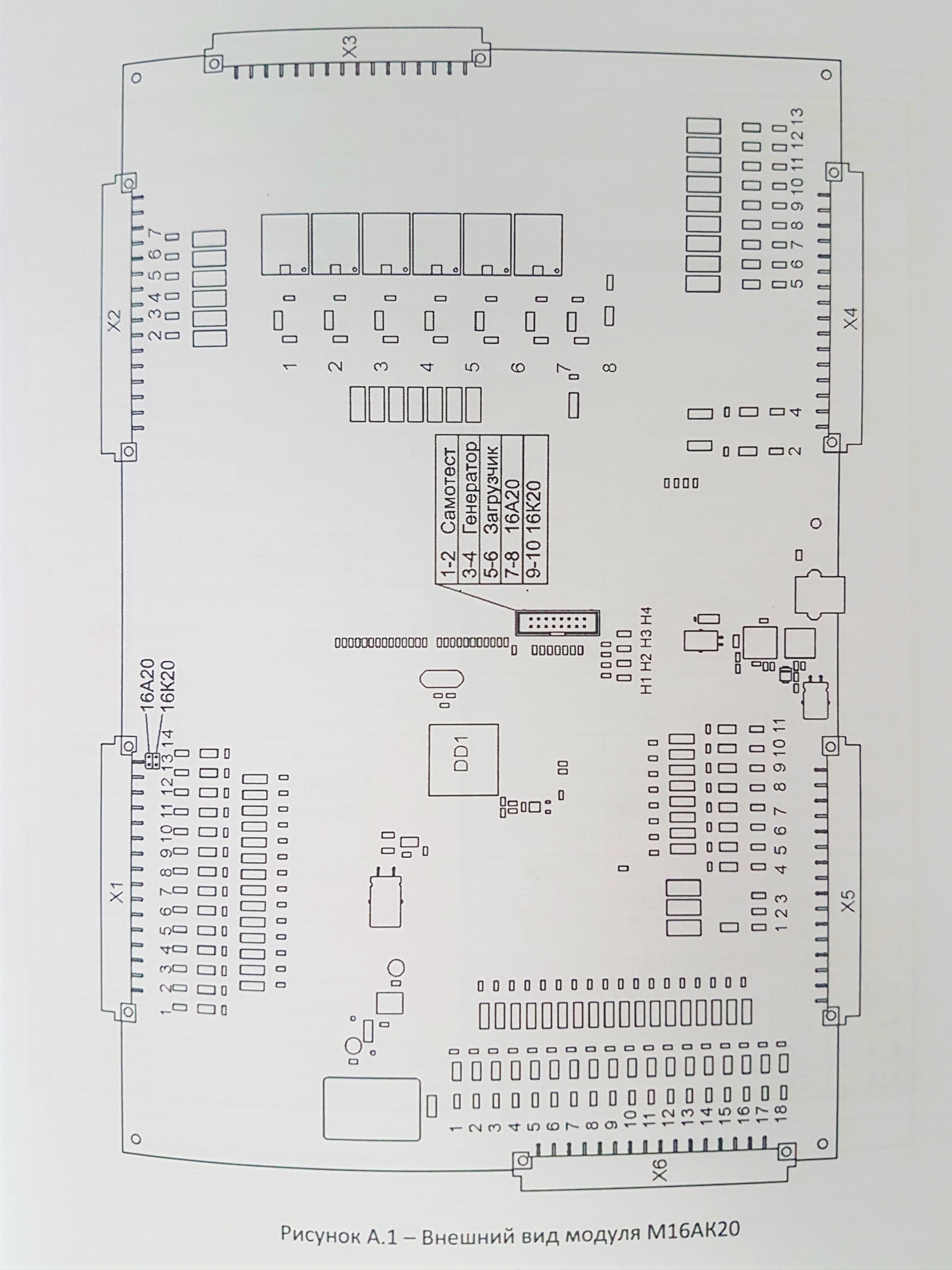

Внешний вид модуля М16АК20 изображен на рисунке А1 :
.jpg)
Технические характеристика модуля М16АК20 представлены в таблице 1:
Устройство модуля М16АК20:
Модуль М16АК20 может работать в пяти режимах и состоит из одной платы с применением современных микроконтроллеров:
-Режим работы 16А20Ф3С30,
-Режим работы 16К20Т1,
-Режим самотестирования,
-Режим загрузчика,
-Режим генерации последовательных импульсов включения и выключения по всем выходам.
Первые два режима используются в качестве основных.
Режимы самотестирования и генерации используются для проверки и поиска неисправностей на плате модуля.
Режим загрузчика служит для обновления программного обеспечения модуля.
Подключение модуля М16АК20 к станку производится при помощи разъемов Х1,Х2,Х3,Х4,Х5 и Х6.
Для удобства рабочие режимы обозначаются последовательным включением светодиодов Н1,Н2,Н3 и Н4 на модуле.
Для подключения модуля на станках 16А20Ф3С30 и 16К20Т1 необходимо :
-установить перемычку 7-8 и 9-10, соответственно, для станков в разъеме ХР1
-установить перемычку 16А20 возле разъема Х1

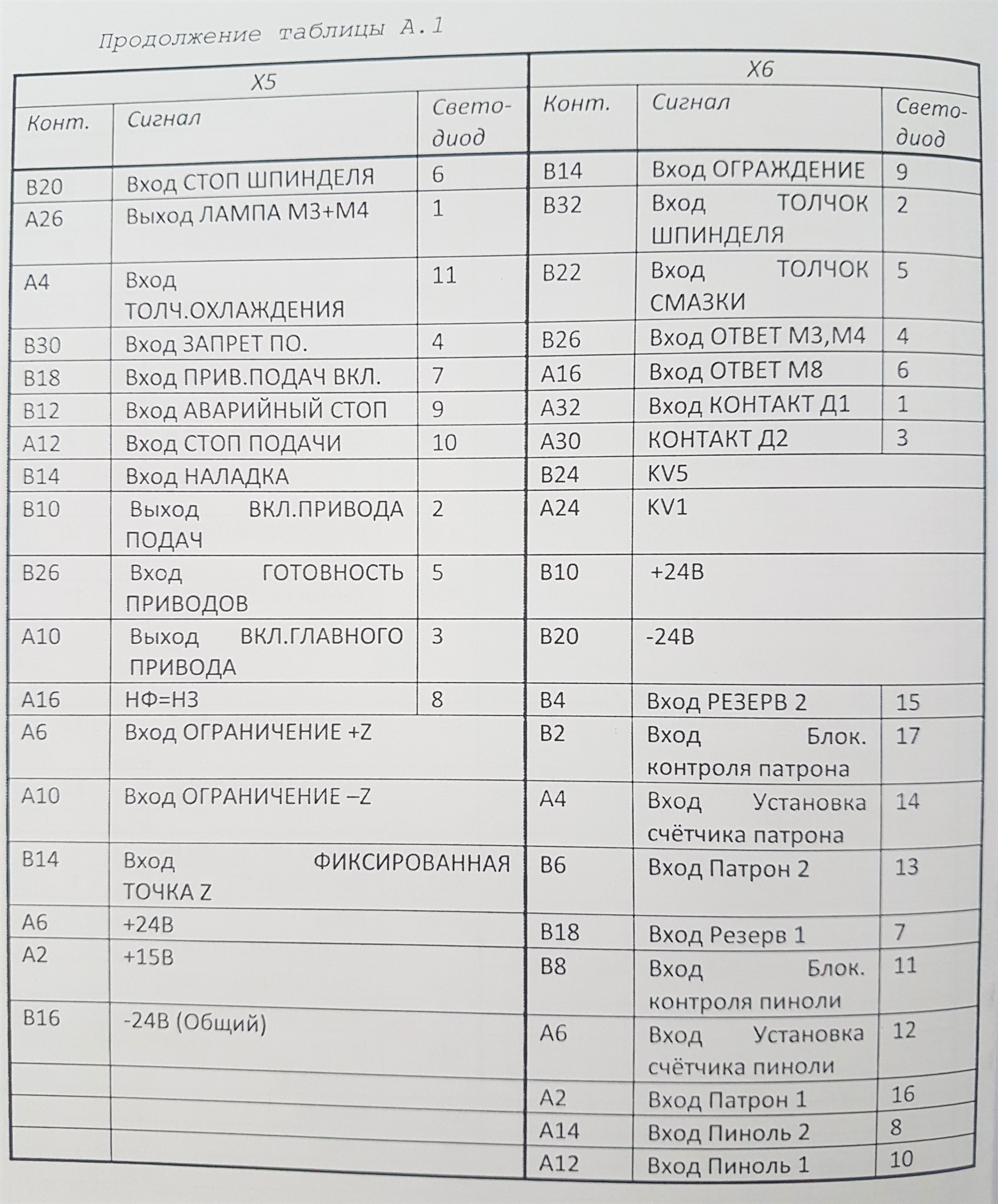

Ниже приведены таблицы с данными для подключения модуля М16АК20 к станку16А20Ф3С30:
.jpg)
.jpg)

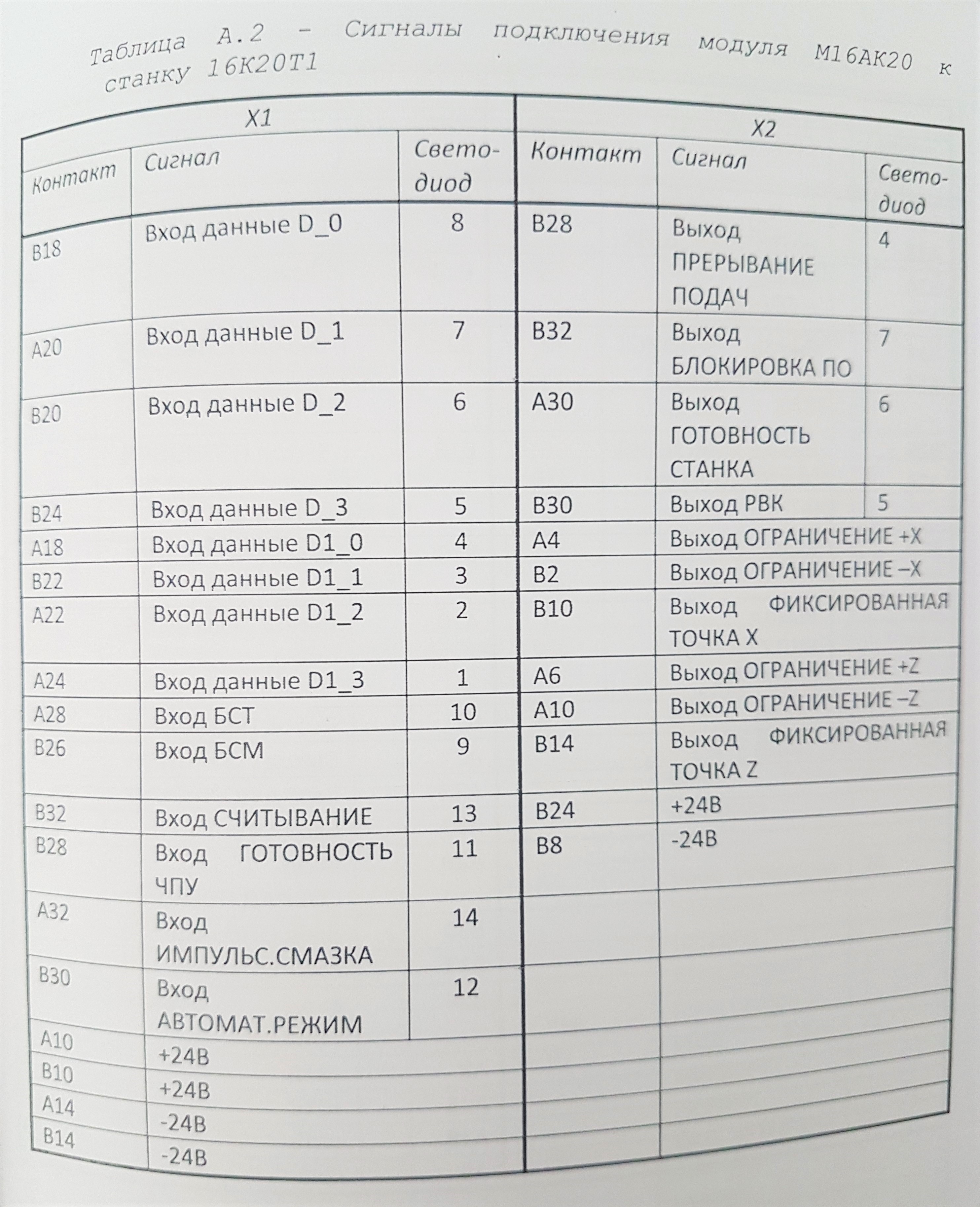

В таблице А.2 приведены сигналы подключения модуля М16АК20 к станку 16К20Т1:
.jpg)
.jpg)
.jpg)
